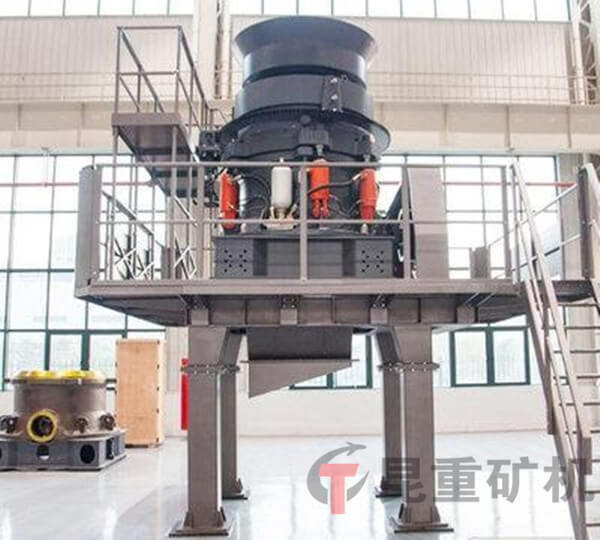

液壓圓錐式破碎機根據液壓油缸在圓錐破上安放的位置和裝置數量，又可分為頂部單缸圓錐破、底部單缸圓錐破和機器周圍的多缸圓錐破等形式。盡管油缸數量和安裝位置不同，但圓錐破的基本原理和液壓系統都是相類似的。

　　現以市場目前使用較多的底部單缸液壓式圓錐破碎機舉例說明。這種圓錐破的工作原理與彈簧圓錐破碎機相同，但在構造上取締了彈簧圓錐破碎機的調整環、支承環和鎖緊裝置以及球面軸承等零件。該圓錐破的液壓調整裝置和液壓保險裝置，都是通過支承在圓錐破可動錐體的圓錐破主軸的底部的液壓油缸(一個)和油壓系統來實現的。

　　可動錐體的主軸下端插入偏心套中，并支承在破碎機油缸活塞的上面球面圓盤上，活塞下面通入圓錐破高壓油用于支承活塞。由于圓錐破碎機偏心軸套的轉動，從而使可動圓錐作錐面運動。
